C、极速创建
极速创建多个光缆段,支持从excel拷贝到列表,批量生成sor、trc文件,支持测量参数、测量结果自定义等 .
批量录入
添加行,请依次录入:光缆名称、起点名称、终点名称、光缆段长度、事件(如有)、测量时间、开始芯序、结束芯序、间隔时间、测量时长、鬼影(如有)
事件标注法 :如果我们的曲线比较长 ,中间有插入点、熔接点、耦合器等,需要标注出具体的长度,中间用逗号隔开。 例如: 每2km 一个熔接点, 10km光缆事件位置填写 2,4,6,8就行了 ( 开始 0 结束 10 不用写),如有盘留 请计算好距离
特殊事件标注法:
指定损耗(<> )、反射事件(r), 正增益接续(p)、非成端标识、断纤(n),
例如: 一个光缆段 10km , 每3km一段, 中间4.5km 有一个连接器,连接器损耗比较大有2.01dB ,6km处出现了正增益损耗,末端使用的是APC接头
事件写法: 3,r4.5<2.01>,p6,9,n
不能以<> 开始!例如 3.123<0.123>
非成端标识 n 只能出现在最后! 例如3,6,9,n
超过10km,不建议创建鬼影

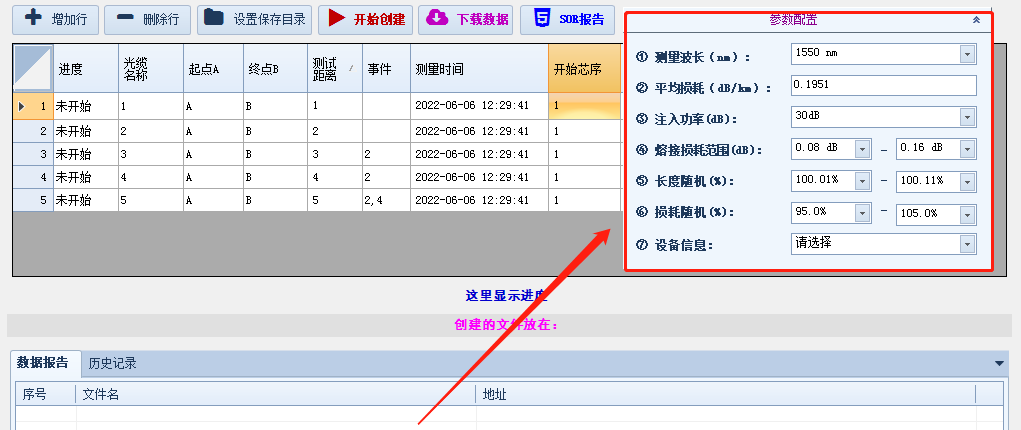

参数设置
平均损耗:请选择测量的波长
注入功率:希望生成的曲线平均损耗 ,请注意不同的波长对应的平均损耗不同
熔接损耗范围:接头盒的熔接损耗范围
长度随机:光缆段长度随机范围
损耗随机: 希望生成的曲线总损耗的范围
设备信息:创建的sor会写入常用的设备信息
