A、创建文件
创建Bellcore标准的sor文件，摘要信息、测量参数、测量结果、事件类型、曲线形状自定义
选择创建方式
创建方式包括两种：、
1、参考文件： 自动获取参考曲线的测量参数以及测量信息，如果参考曲线的测量参数不正确，无法修改
2、手动创建： 自定义测试参数以及测量数据

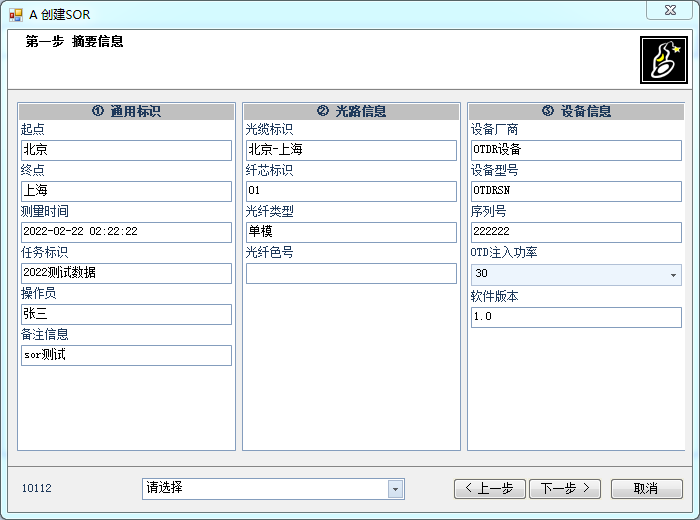

定义曲线摘要信息
起点：光缆的测试点
终点：光缆的结束点
测量时间：测量光缆的时间，可以改成过去的时间
任务标识：本次测量工程的项目名称
操作人员：操作OTDR的人员信息
备注信息：本次测量的备注信息
光缆标识：光缆的名称
纤芯标识：芯序，一般用序号标识
光纤类型：单模、多模
光纤色号：对应的纤芯颜色标识（如果作为参考曲线，此项不建议填写）
设备厂商：用户自定义OTDR设备厂商
设备型号：OTDR等设备型号
序列号： OTDR的设备序列号
OTDR动态范围：OTDR的注入功率，手持仪表一般不会超过40 ，一般来说 注入功率 = 总损耗+ 10dB （ 建议15dB ）
软件版本： OTDR设备软件版本

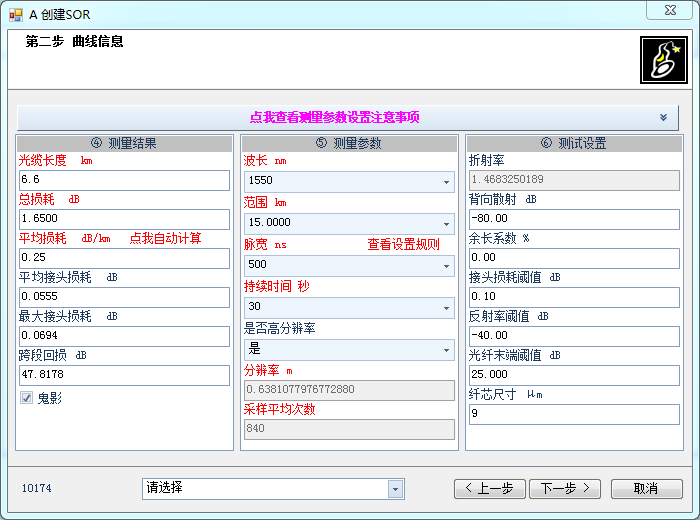

定义曲线测量信息
链路长度：测量光缆的总长度，可以按m或者km 输入
跨段损耗：测量光缆的总损耗
平均损耗：跨段损耗÷链路长度（最好上下一致，系统也支持默认设置）1310nm 0.36dB/km 1550nm 0.22dB/km
平均接头损耗：如果有连接器的，输入一个平均损耗
最大接头损耗：如果有连接器的，输入一个最大损耗
跨段回损：测量光缆的跨段回损（这些默认就可以）
鬼影： 针对短距离的光缆，会产生鬼影，如果输入的链路长度< 10km，可以勾选此项，后期生成的链路中会有一个峰值产生。位置在总长度的2倍处。如果勾选鬼影，测量范围建议设置为链路长度的2.5倍
波长：支持1310nm 1550nm 1625nm 1650nm 其中1310nm 1550nm是 比较常用的测试波长，选择以后，平均损耗基本按1310nm 0.36dB/km 1550nm 0.22dB/km设定。
范围：测量范围 一般来说大于2倍的 测量光缆的总长度。例如测量距离8km，范围最后是20km
脉宽：可以参考下图OTDR测量参数设置
持续时间：最少5s，一般不大于90s，时间越长，平均次数越多，越准确
分辨率：可以参考下图OTDR测量参数设置，测量距离越大，分辨率越大
折射率：使用默认数值就可以
背向散射：使用默认数值就可以
余长系数：使用默认数值就可以
接头损耗阈值：使用默认数值就可以
反射率阈值：使用默认数值就可以
光纤末端阈值：使用默认数值就可以
纤芯尺寸：使用默认数值就可以
注入功率 = 总损耗+ 10dB （ 建议15dB ）

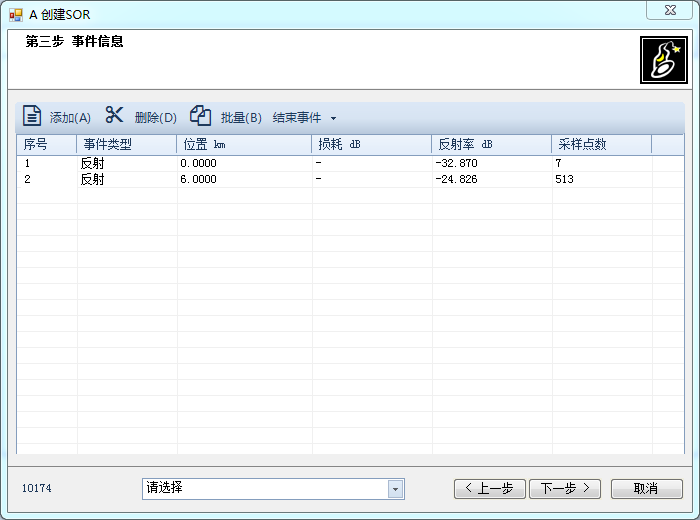

定义曲线事件信息
反应光纤质量最主要的数据就是事件，系统默认生成开始和结束事件，请不要删除
如果需要添加中间数据，可以通过批量添加按钮创建多个事件（ 一行一个事件点位置）。
事件类型：包括非反射和反射事件，系统已经将事件的损耗和反射率事先设置后，避免填写错误。
曲线的事件比较接近，请保证事件间隔记录大于 100 倍分辨率。

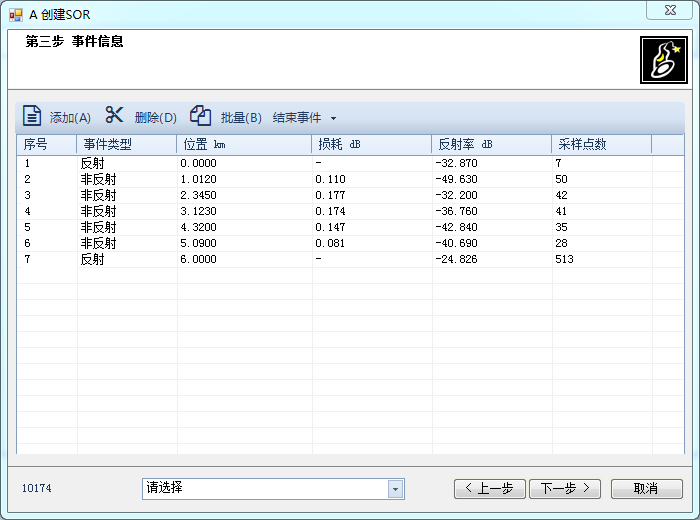

批量定义曲线事件信息
曲线事件类型：熔接、连接器、宏弯。
如果需要添加中间数据，可以通过批量添加按钮创建多个事件（ 一行一个事件点位置）。
曲线的事件还可以通过结束事件设置断纤（APC类型事件）。

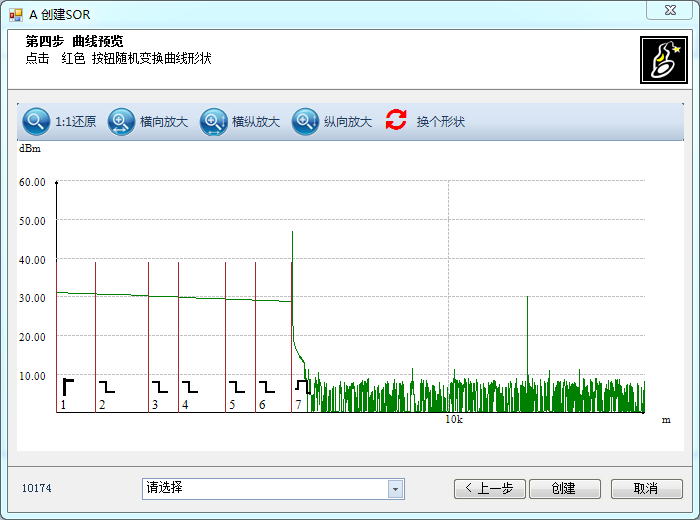

曲线预览
如果觉得形状不好看，可以换个形状。
